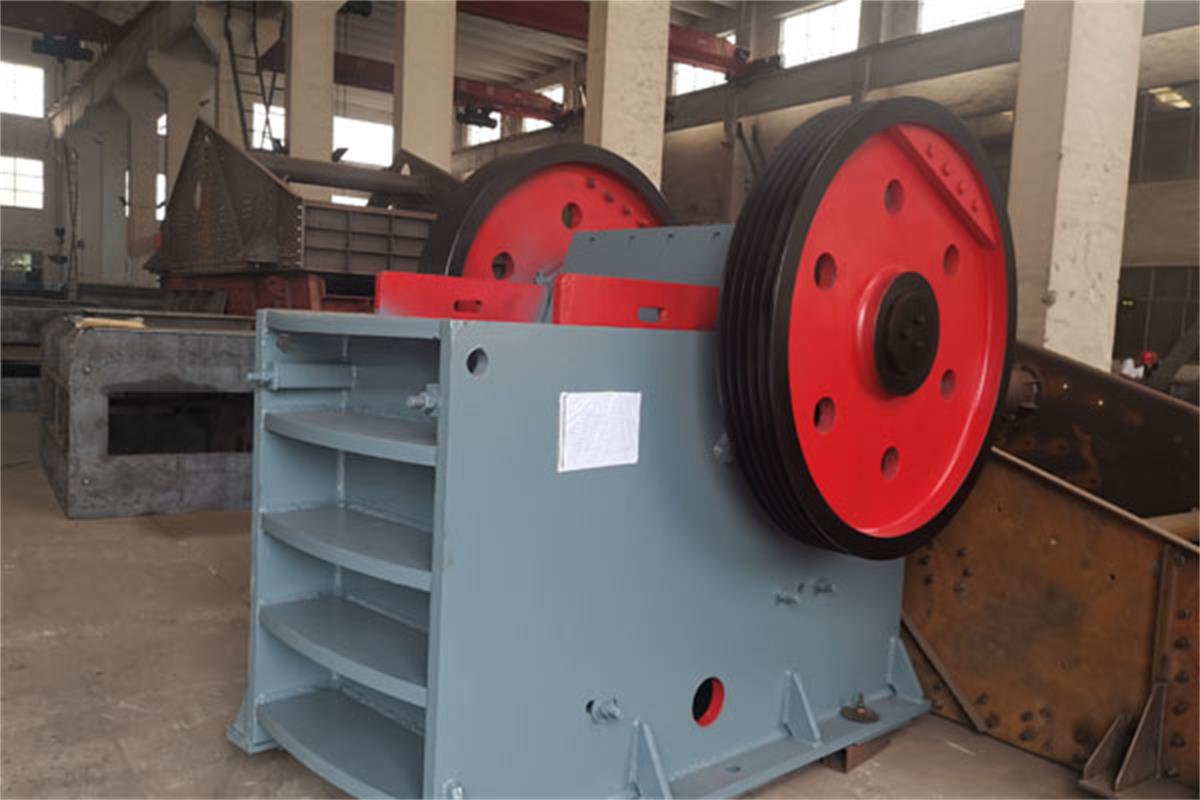

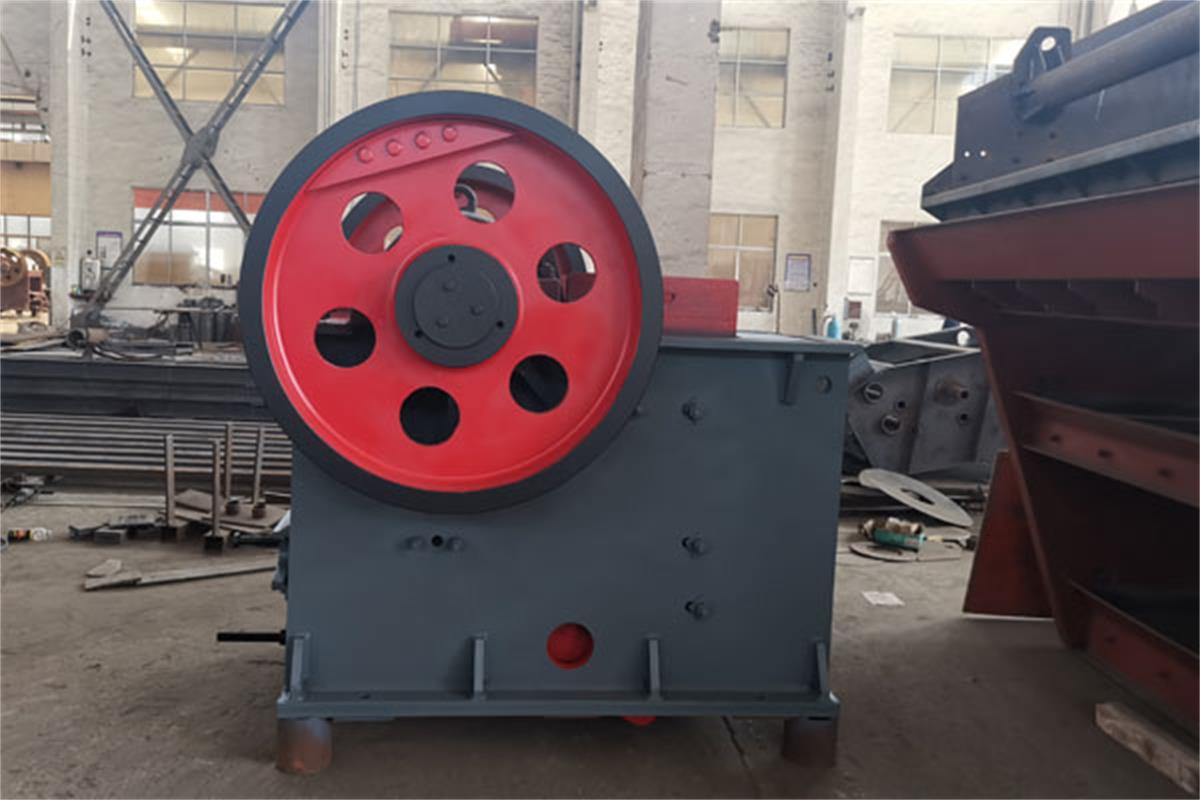

PE鄂式破碎機簡介
顎式破碎機是礦山破碎生產中常見的破碎設備，因其結構簡單、工作可靠、維護和檢修容易以及生產和建設費用較少，因此，現在仍然廣泛的應用在冶金、化工、建材、電力、交通等工業部門，是初級破碎機械的可靠設備。PE鄂式破碎機工作原理
電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出。
PE鄂式破碎機特點
- 破碎腔深而且無死區，提高了進料能力與產量；
- 其破碎壁大，產品粒度均勻；
- 墊片式排料口調整裝置，可靠方便，調節范圍大；
- 結構簡單，工作可靠，運營費用低；
- 噪音低，粉塵少。
PE鄂式破碎機技術參數
型號規格 | 進料口尺寸( mm*mm ) | zui 大給料粒( mm ) | 排料口調整范圍( mm) | 處理能力（m/h） | 轉速(r/min) | 電機功率(Kw) | 重量 |
PE-150×250 | 150×250 | 125 | 10-40 | 0.6-3 | 300 | 5.5 | 0.81 |
PE-250×400 | 250×400 | 210 | 20-60 | 31.-13.1 | 300 | 15 | 2.8 |
PE-250×500 | 250×500 | 210 | 20-80 | 5.7-31 | 300 | 18.5 | 3.36 |
PE-400×600 | 400×600 | 340 | 40-100 | 10-40 | 275 | 30 | 6.5 |
PE-500×750 | 500×750 | 425 | 50-100 | 35-60 | 275 | 55 | 10.1 |
PE-600×900 | 600×900 | 500 | 65-160 | 30-75 | 250 | 55-75 | 15.5 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 72-130 | 250 | 110 | 28 |
PE-800x1060 | 800×1060 | 640 | 100-200 | 85-143 | 250 | 110 | 30 |
PE-870x1060 | 870×1060 | 670 | 120-200 | 181-210 | 250 | 110 | 30 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 90-190 | 200 | 132 | 50 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 197-214 | 200 | 132 | 51 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 200-500 | 220 | 220 | 88 |
PE-1500×1800 | 1500x1800 | 1200 | 220-350 | 450-900 | 355 | 355 | 122 |
PEX-100×600 | 100×600 | 80 | 7-20 | 2-8 | 330 | 7.5 | 0.9 |
PEX-150×750 | 150×750 | 120 | 18-48 | 5-16 | 320 | 15 | 3.5 |
PEX-200×1000 | 200×1000 | 160 | 20-55 | 7-25 | 330 | 22 | 6.5 |
PEX-250×750 | 250×750 | 210 | 25-60 | 8-22 | 330 | 22 | 4.9 |
PEX-250x1000 | 250x1000 | 210 | 25-60 | 10-32 | 330 | 30-37 | 6.5 |
PEX-250x1200 | 250x1200 | 210 | 25-60 | 13-40 | 330 | 37 | 7.7 |
PEX-300x1300 | 300x1300 | 250 | 20-90 | 14-53 | 300 | 55 | 11 |
PEX-380x1300 | 380x1300 | 250 | 20-90 | 16-70 | 300 | 55 | 11.5 |
鄂式破碎機(PE系列)具有破碎比大，產品粒度均勻，結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。
1、什么是顎式破碎機？顎式破碎機性能介紹：
顎式破碎機俗稱顎破，鄂式破碎機可以將大小不一的原料，破碎成顆粒均勻的小塊，鄂式破碎機既可以和選礦設備、砂石設備配套，也可以單du使用。鄂式破碎機也可生產路基石、鐵路道渣石以及建筑砂石骨料。顎破機分為粗碎顎式破碎機和細碎顎式破碎機，也就是通常所說的PE系列顎式破碎機和PEX系列顎式破碎機。卓美生產的顎式破碎機系列產品 ，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。
2、顎式破碎機的用途？顎式破碎機應用領域和范圍？
廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料。
3、如何選擇鄂式破碎機廠家？
要看廠家的實力，信譽，規模；
其次要看廠家的產品質量，技術水平，成熟程度；
再次要考察廠家的客戶生產現場，用戶現場是有說服力的。
zui 后一定要貨比三家，仔細考察，認真選擇。
4、顎式破碎機工作原理？
顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用 ，粗碎或中碎各種硬度物料的破碎機械。 其破碎機構由固定顎板和可動顎板組成，當兩顎板靠近時物料即被破碎，當兩顎板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。這種破碎機因有結構簡單、工作可靠和能破碎堅硬物料等優點而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等工業部門。
5、鄂式破碎機運轉過程中會出現什么問題？
顎式破碎機主機突然停機(俗稱：悶車)。
顎式破碎機產量為何達不到出廠標準？
顎破的活動與固定顎板工作時為何有跳動或撞擊聲？
顎式破碎機主機槽輪、動顎運轉正常，但破碎工作停止？
6、如何解決顎式破碎機運轉過程中出現的問題？
顎式破碎機產量為何達不到出廠標準？排除方法：
1) 更換或增加破碎機；
2) 調換電機接線；
3) 排料口調整到說明書規定的公稱排料口和增加用于細碎的破碎機；
4) 檢查齒板齒距尺寸，如不符標準則須更換顎板，調正固定顎板與活動顎板的相對位置，保證齒頂對齒根后，固定壓緊，防止移位；
5) 調高工作場地電壓，使之適應主機重載要求；
6) 更換軸承或動顎。
顎破的活動與固定顎板工作時為何有跳動或撞擊聲？排除方法：
1) 緊定或配齊螺栓；
2) 調正排料口，保證兩顎板的正確間隙。
顎式破碎機主機槽輪、動顎運轉正常，但破碎工作停止？排除方法：
1) 更換拉緊彈簧；
2) 更換拉桿；
3) 重新安裝或更換肘板。
顎式破碎機主機突然停機(俗稱：悶車)的排除方法：
1) 清除排料口堵塞物，確保出料暢通；2) 調緊或更換三角皮帶；3) 重新安裝或更換緊定襯套；4) 調正工作場地的電壓，使之符合主機工作電壓的要求；5) 更換軸承。
影響鄂式破碎機工作的主要因素:
一般情況下影響鄂式破碎機工作的主要因素有嚙角與轉數。
嚙角就是動鄂與定鄂之間的夾角。根據計算zui 大嚙角可達32度。而實際使用中都小于25度，一般為18—20度左右。嚙角太大，會使破碎腔中的礦石向上擠出，以致傷人或損壞其他設備，同時隨著嚙角增大（破碎比加大）生產率下降。調節排礦口的大小，也就改變嚙角的大小。在實際生活中，根據排礦粒度的要求來調節排礦口的大小。因此，在保證產品粒度的要求下，盡量把排礦口放大是合理的。排礦口大小可以通過調節塊來調節，在調節排礦口大小時要注意破碎比和生產率之間的相互關系。
在一定的范圍內，增加偏心軸的轉數，可以提高破碎機的生產能力，但是也會增加破碎單位重量礦石的電能消耗。轉速太大，會使破碎腔中已被破碎的礦石來不及排出，而產生堵塞現象，反而使生產能力降低，電能消耗增加，因此，鄂式破碎機應有一個適宜的轉數。
鄂式破碎機的偏心軸、連桿、可動鄂板、軸與襯板是主要的磨損部件，需要經常注意潤滑與更換。
